数据接口

创建与其他CAD系统的连接.

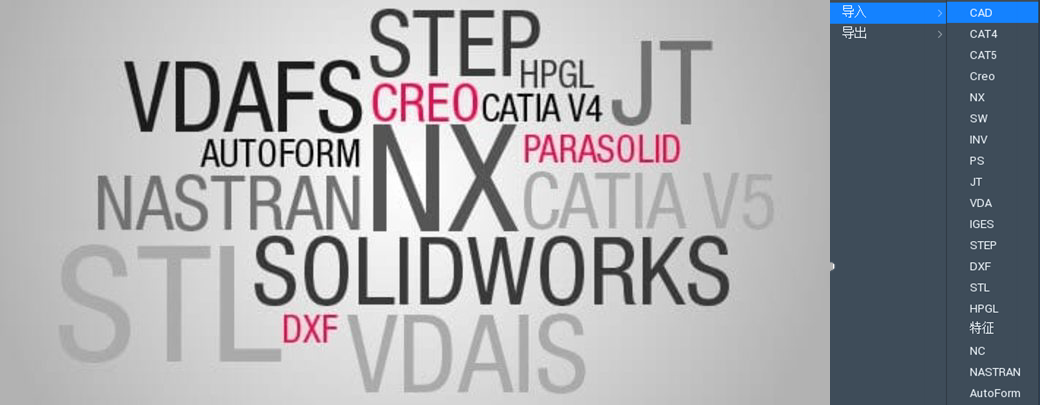

Tebis为您提供与所有常见CAD系统的接口。如果客户更改了设计系统，您大可放心。强大的连接确保平稳、非常可靠的双向数据传输。您可以根据具体的格式，传输几何数据和结构数据，包括组件、图层、集合、过滤器和颜色信息。Tebis还包括许多特殊接口，例如用于读取数字化数据和特征的接口。

直接接口
CATIA V4 接口
CATIA V5 接口
UG-NX 接口
Creo 接口
Parasolid 接口
Solidworks接口
DXF接口
Autoform接口
Inventor接口

标准接口
VDA接口
IGES接口
STEP接口
STL接口
JT接口
HPGL接口

特殊接口
NC接口
特征接口
Faro扫描接口
Steinbichler扫描接口
Winstat接口
Zoller卓乐刀具接口

数据处理

创建、补充和修改CAD曲面模型.

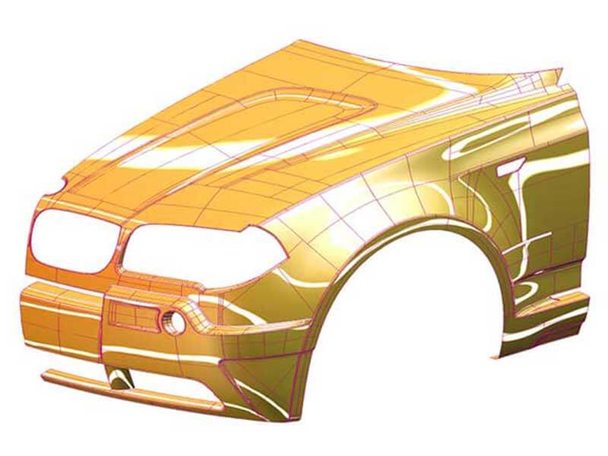

自由曲面

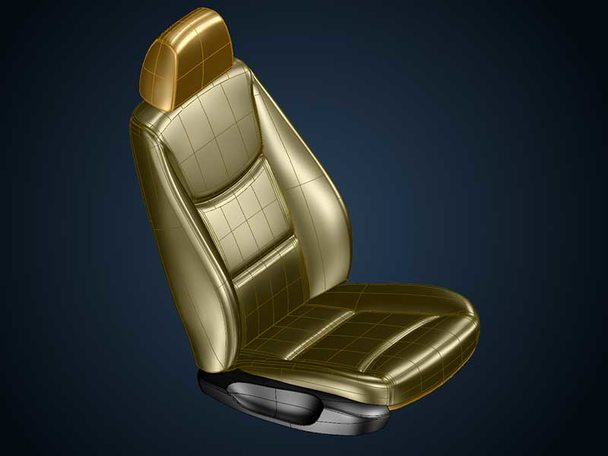

自由曲面通过三维空间中的点和曲线进行创建。它们代表了描述工件曲面的拓扑。决定曲面模型质量的因素包括数学多项式次数、曲面细分程度以及单个曲面之间的间隙.

曲面优化

除曲率以外，自由曲面构成的CAD模型最重要的评估标准包括单个曲面之间的间隙和重叠、多项式次数、曲面段数以及整个组件中的曲面布局。为改进CAD数据在设计和制造过程中的后续处理，以及将这些数据传递到其他CAD系统中，可以在Tebis中进行自动和手动曲面优化，甚至达到A级曲面质量.

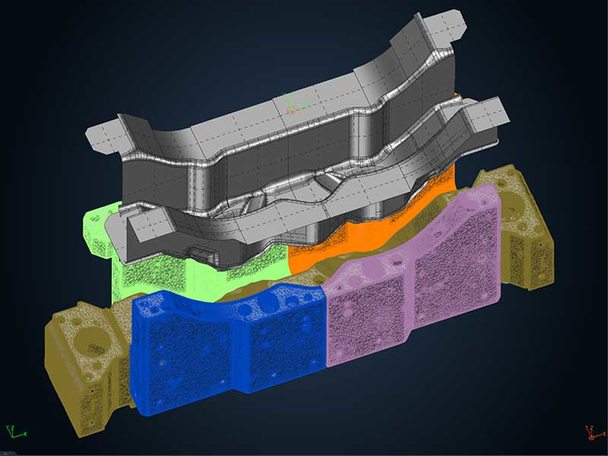

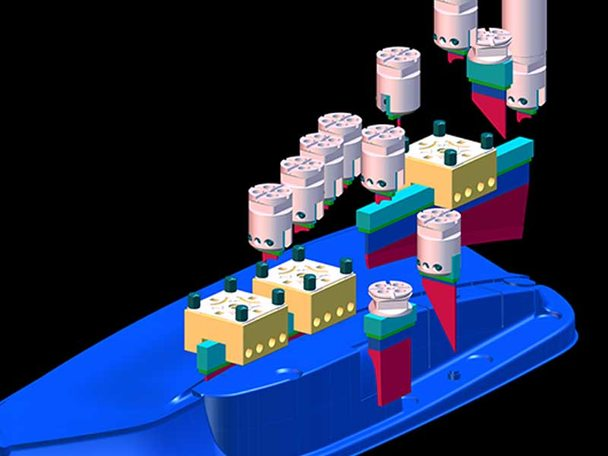

电极设计

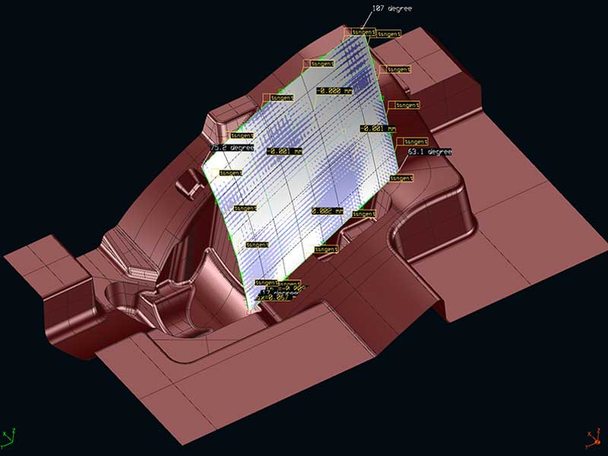

在模具制造过程中，当模具的特殊区域在电火花成型加工机床上进行加工时，需要用到电极：例如，加工肋板、锐缘凹孔和特殊曲面时。电极设计需要考虑工件几何体、电极基座与可采购的毛坯料.

曲面检测

自动和手动优化CAD曲面模型质量.

CAD表面质量是由所使用的CAD系统的算法特性、设计历史和通过接口进行的转换处理决定的。在模具制造过程中，往往需要导入存在质量缺陷的CAD数据，并对其进行进一步的处理。除曲率以外，CAD自由曲面最重要的评估标准包括单个曲面之间的间隙和重叠、多项式次数、曲面分段数以及整个组件中的曲面布局。为进一步改进CAD数据在设计和制造过程中的处理，以及将这些数据传递到其他CAD系统中，可以使用Tebis轻松提高CAD曲面质量。这可以通过自动和手动曲面优化实现，从而达到A级曲面质量。

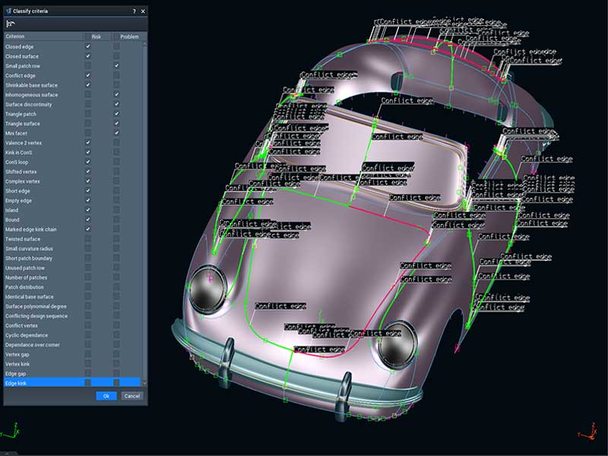

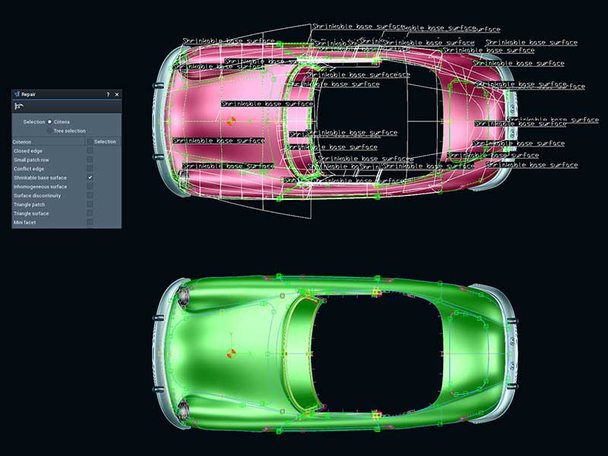

只需点击按钮即可识别不正常的区域,不需要人工识别

只需点击按钮即可减小过大的区域,减少繁琐的操作

只需点击按钮即可将有间隙的曲面布局更换成近似曲面

只需点击按钮即可将多个方形曲面合并成单个方形曲面

使曲面模型达到A级质量水平

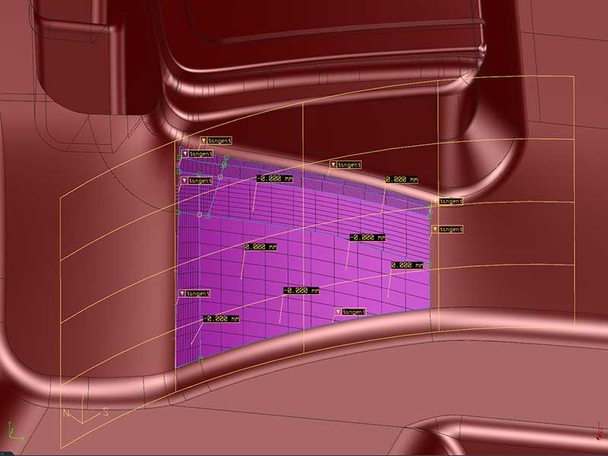

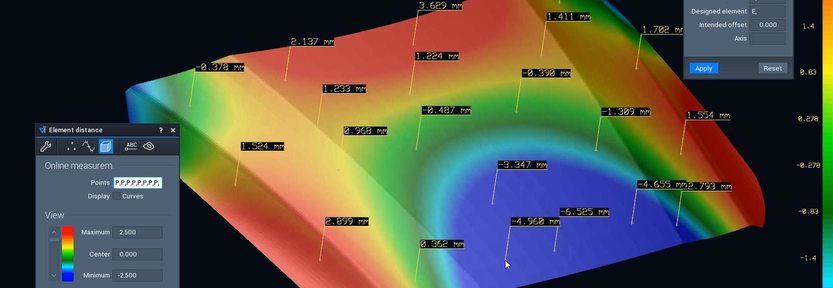

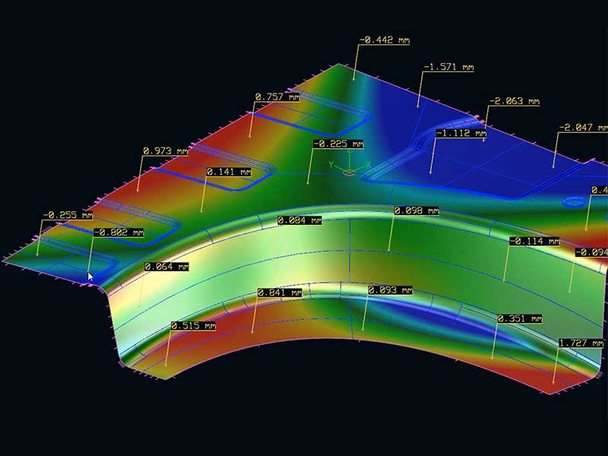

对于大基面，设计人员使用参数来调整各表面段之间的曲率转换，并通过颜色形式的视觉反馈，指示优化后的表面与原始表面之间的距离差。

修复曲面模型中的许多问题

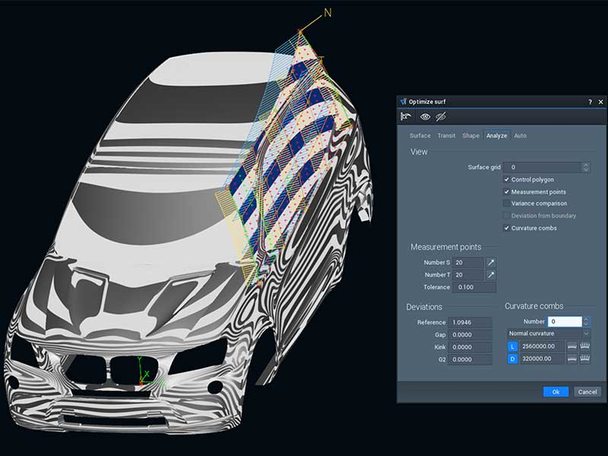

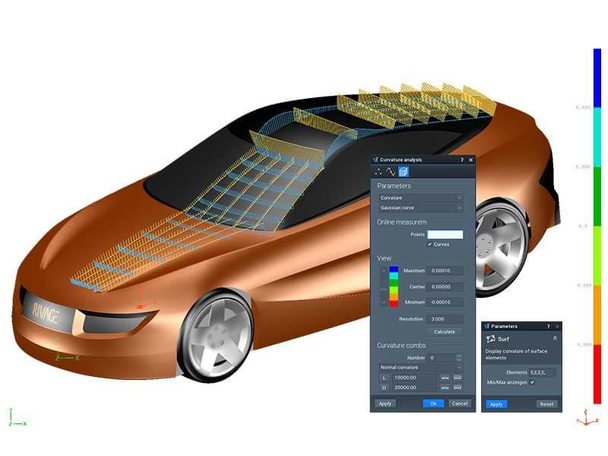

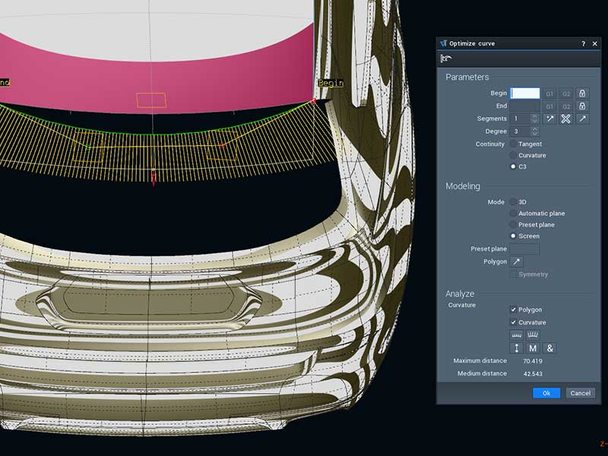

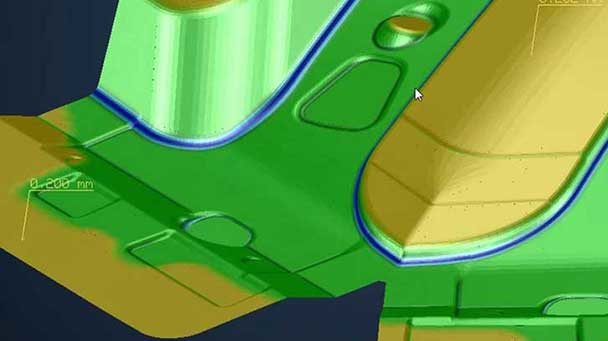

条纹渲染、曲率梳和控制面等分析功能为设计人员提供支持。设计人员可以检测由于曲面参数选择不正确（包括过渡细分和多项式次数不合适）导致的不良曲面折角及波形曲面。

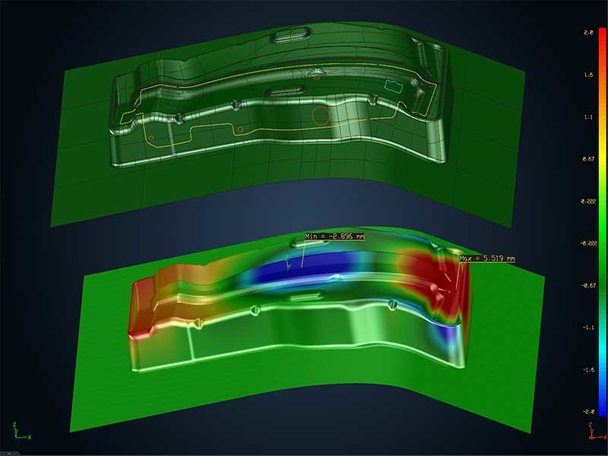

逆向工程

使用数字化数据创建和更新CAD曲面.

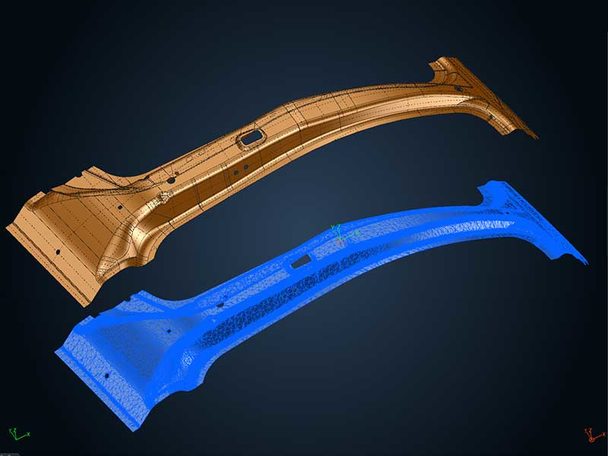

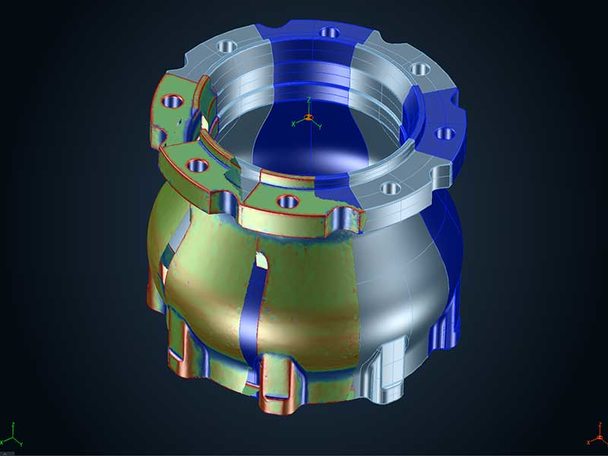

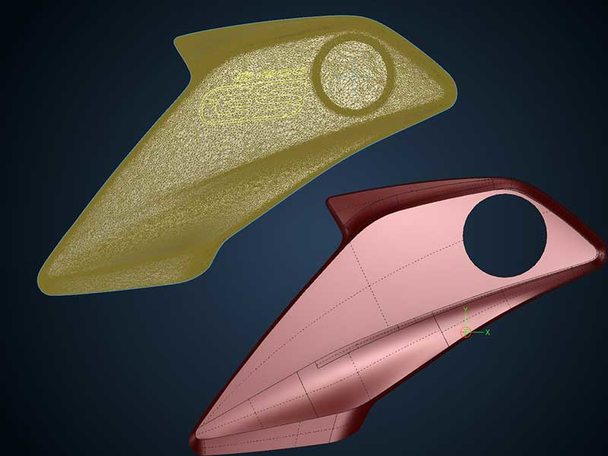

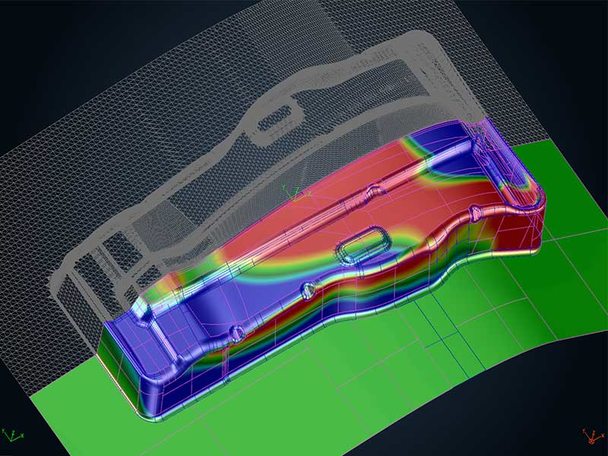

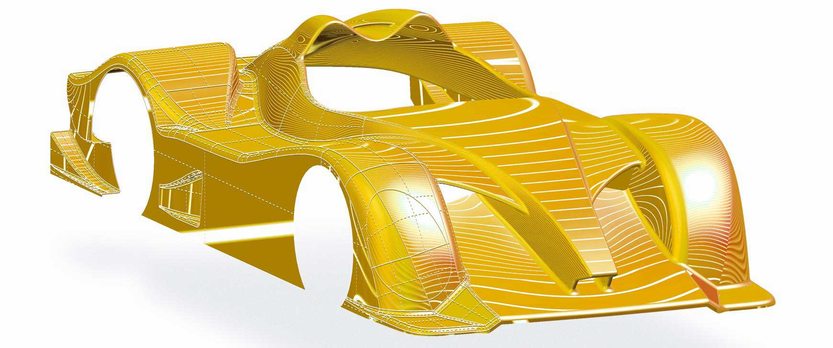

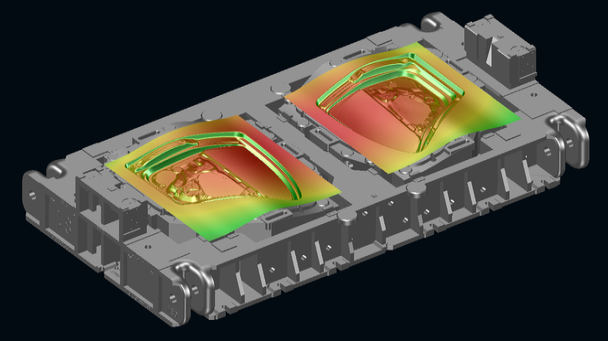

逆向工程能够精确制作基于扫描对象的CAD曲面模型。逆向工程应用于手工调试后需要CAD模型的操作。在模型制造领域，对设计对象和汽车油泥模型进行扫描，并转换成CAD曲面。在冲压模制造领域，对调试研配后的钣金模具进行扫描，现有的CAD模型基于扫描数据进行更新。为没有数模的老冲压模具创建CAD数模。

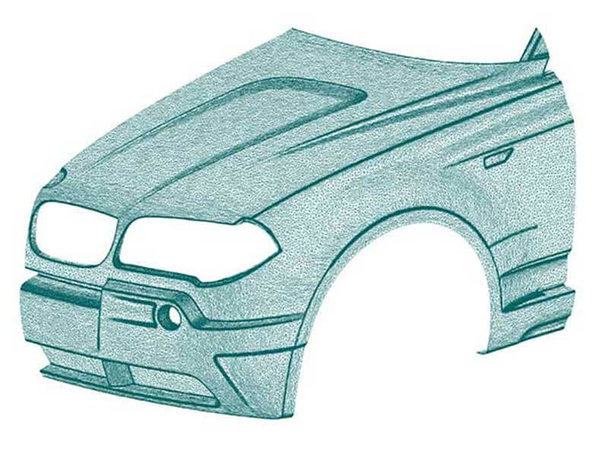

扫描的曲面先是数百万三角组成的网格模型。虽然网格可直接用于计算数控刀路，但是网格难以用于设计。

逆向工程生成可用于设计更改的CAD曲面模型。

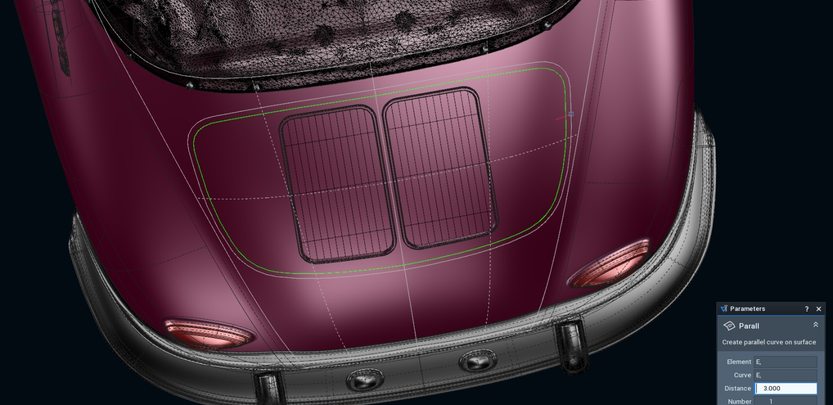

始终贴近网格：使用线框和曲面模型进行直观的设计

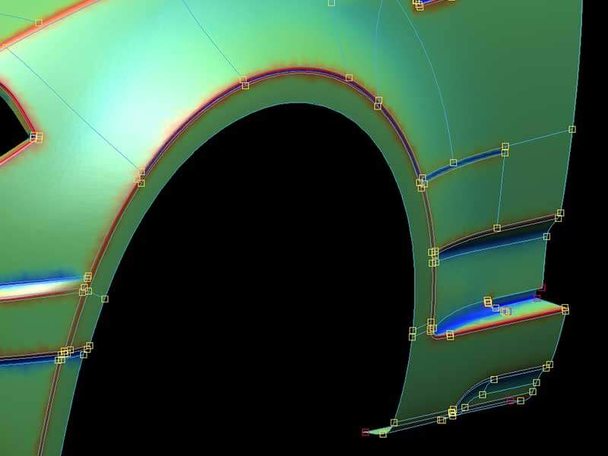

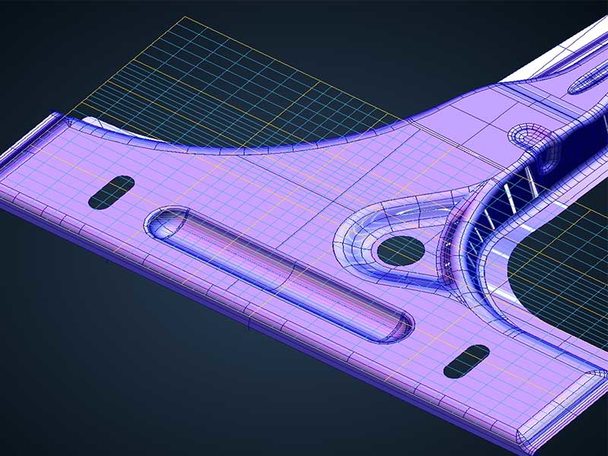

通过半自动和交互式绘图功能，用户可根据扫描对象（网格模型）创建一个线框模型，在此基础上自动控制曲面的分段和阶数，以及曲面之间的连接要求。所有单个曲面的边界曲线都是连续的。可使用线框模型定义曲面的布局以及与邻近曲面的过渡要求。Tebis根据线框模型和网格，完全自动地计算曲面模型。对线框模型作出的更改自动反应在曲面中。用户可使用公差值定义线框模型和曲面 “贴近”数字化数据的程度。
